Осевые датчики нагрузки


 Техническая спецификацияПринцип действияПрименение

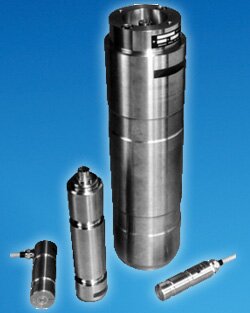

Осевой датчик нагрузкиОсевые датчики нагрузки Magtrol с компенсацией температурных воздействий используются для измерения нагрузок и усилий, а также обеспечены защитой от перегрузки. Палец, устанавливаемый в механизм вместо стандартного вала, оборудован тензорезисторами, обеспечивающие образование сигнала пропорционально измеряемой нагрузке.

Характеристики

• От 2.5 до 1250 кН (от 0.28 до 140 т)
• Допустимая перегрузка: 150 % от номинального значения (без потери измерительных свойств датчика)
• Разрывная перегрузка: от 350 до 700% от номинального значения (в зависимости от модели)
• Палец выполнен из высокопрочной нержавеющей стали
• Нечувствителен к внешним механическим и химическим воздействиям (тензорезисторы расположены внутри)
• Идеально подходит для использования в агрессивной среде
• Жесткая и герметичная конструкция; не требует обслуживания
• Для новой или отремонтированной инсталляции
• Сертифицирован ISO 9001

Дополнительные характеристики каждой серии включают:

Серия LB 230
 • Сертифицированы в соответствии с OIML R60 D0.1 от 50 до 200 кН для весов IIII класса.
 • Герметически закрытое исполнение для использования в агрессивной среде (класс защиты IP 67)

Серия LE/LU 210
 • Интегрированный 2-х (LE) или 4-х проводной (LU) усилитель сигнала для передачи на большие расстояния
 • EMC исполнение (электромагнитная совместимость) для надежной безотказной работы

Безопасность

Высокий уровень безопасности осевых датчиков нагрузки Magtrol делает возможным их применение в следующих различных областях применения:

• Краны и подъемные устройства
• Машиностроительная промышленность
• Суда, танкеры, нефтедобывающие платформы
• Ядерная промышленность
• Авиация
• Химическая промышленность

По просьбе заказчика, Magtrol может предложить осевые датчики нагрузки для еще более жестких испытаний, таких как:

• Фактическое содержание чистого металла в используемой стали
• Испытание на ударную нагрузку EMPA (Швейцарская федеральная лаборатория
исследования и испытаний материалов)
• Испытание ультразвуком
• Магнитоскопическое испытание
• Испытание эталонной нагрузкой

Специальные осевые датчики нагрузки

Magtrol также изготавливает специальные осевые датчики нагрузки в соответствии с требованиями заказчика. Это показывает нашу способность к переналадке для применения в экстремальных условиях. В дополнение, наше компьютерное вычислительное оборудование позволяет быстро решить задачу по специальному осевому датчику нагрузки.

Специальный датчик LB      Специальный датчик LB
Характеристики
    • Размеры заказчика: диаметр до 250 мм / длина до 600 мм
    • Высокая допустимая нагрузка: до 2500 кН
    • Расширенный рабочий диапазон температуры: от -40°С до +200°С
    • Высокое давление: до 100 Bar








Технические данные
LB 210

Технические данные
LB 230

Технические данные
LE/LU 210
