Гистерезисные динамометры (серия HD)


        Техническая спецификация • Выбор динамометра • Конфигурации системы • Технические данные

Характеристики динамометра

• 16 стандартных моделей с максимальным крутящим моментом от 18 мН·м до 56,5 Н·м
• Гистерезисная тормозная система: обеспечивает точную нагрузку независимо от частоты вращения вала
• Испытание мотора от холостого вращения до полной блокировки
• Точность:от ± 0,25% до ± 0,5%
• Датчик потока воздуха: для защиты от перегрева и ошибок оператора
• Стандартные системы измерения момента: метрическая, английская и СИ
• Опорная плита: доступны короткая и длинная версии
• Динамометры на заказ: под специальные требования по крутящему моменту и частоте вращения
• Простое калибрование

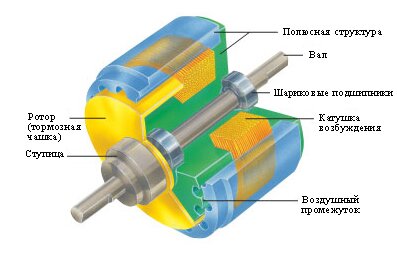

Гистерезисная тормозная система

Все гистерезисные динамометры Magtrol поглащают мощность уникальной гистерезисной тормозной системой, которая обеспечивает нагрузку независимо от частоты вращения без трения. Гистерезисный тормоз обеспечивает нагрузку, используя два основных компонента - сетчатую полюсную структуру и специальный стальной вал / ротор собранные вместе, но без физического контакта. До возбуждения полюсной структуры, тормозная чашка может вращаться свободно. Когда намагничивающая сила катушки возбуждения прикладывается к полюсной структуре, воздушные промежутки заполняются магнитным потоком, ротор удерживается магнитным путем, обеспечивая тормозное действие между ротором и полюсной структурой.



Другие типы гистерезисных динамометров

Новинка Микродинамометр
Новые микродинамометры Magtrol - первая и единственная система, разработанная специально для испытания миниатюрных и микро- маломоментных моторов.

Динамометры для испытания ДВС
Используются для испытания двигателей внутреннего сгорания мощностью до 10 лс (7.5 кВт).

Динамометры с градуированным круговым циферблатом
Простой в использовании, надежный и недорогой динамометр для испытания моторов вручную.




Исполнения и модификации специальных динамометров

Испытание при малых частотах вращения Для низкооборотистых моторов, таких как мотор-редукторы с максимальной частотой вращения менее 200 об/мин, Magtrol предлагает дополнительный опциональный энкодер, позволяющий увеличить разрешение сигнала частоты вращения.
Информацию по заказу смотрите в технических данных.
Испытание при больших частотах вращения Для некоторых моделей динамометров, Magtrol может обеспечить частоту вращения больше номинальной.
Механические модификации Magtrol может предоставить опорные основания, высокие опоры и валы на заказ.
Аналоговый выход Magtrol может обеспечить 0-5 В выходной сигнал крутящего момента и TTL-сигнал для частоты вращения с динамометра
