Регулируемые фиксаторы мотора AMF

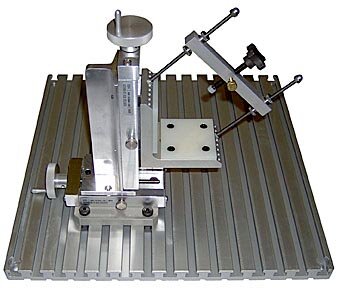

            Т-шлицевое основание Технические данные

Регулируемые фиксаторы Magtrol серии AMF используются для закрепления от малых до среднеразмерных моторов на месте во время проведения испытания. Эти весьма подвижные фиксаторы также дают возможность легко отцентрировать мотор для соединения с гистерезисными динамометрами Magtrol (муфты предлагаются на заказ). Разные длины моторов компенсируются либо Т-шлицевым основанием, либо скользящей опорой, в зависимости от модели. Фиксаторы AMF-1, -2 и -3 характеризуются одним или двумя регулировочными балками, каждая оснащенная зажимным болтом с ручкой, позволяющим зажать мотор в любом месте по оси. Регулируемая балка фиксатора AMF-V объединяет зажим прямолинейного действия и V-образный зажим с резиновыми прокладками для увеличения площади контактной поверхности. Для безопасности мотора, зажимные болты защищены от вибраций и все контактные поверхности фиксатора с мотором обеспечены нейлоновыми прокладками для зажима.

Характеристики

  • Приспособлены для моторов диаметром до 8 ¼" (210 мм)
  • Используются с большинством динамометров Magtrol серии HD
  • Безопасная система крепления
  • Легкая центровка мотора
  • Весьма подвижные и легко приспосабливаемые
  • Защита от вибрации
  • Нецарапающий зажим
  • Регулировка без инструмента
  • Непосредственная установка на стол динамометра или основание динамометра (в зависимости от модели и конфигурации системы)


Модели

  AMF-1 AMF-2 AMF-3 AMF-V
Диаметр мотора до 4"(102 мм) до 6"(152 мм) до 8 ¼"(210 мм) от 4" до 8"
Динамометр Серии HD-100, 400 и 500 с коротким основанием Серия HD-700 с коротким основанием Серия HD-800 с Т-шлицевым основанием Серия HD-800 с Т-шлицевым основанием
База фиксатора Т-шлицевое основание Т-шлицевое основание Стандартное основание Гладкое основание
Зажимные балки 1 2 2 1
Просмотр чертежа (файл в формате PDF)

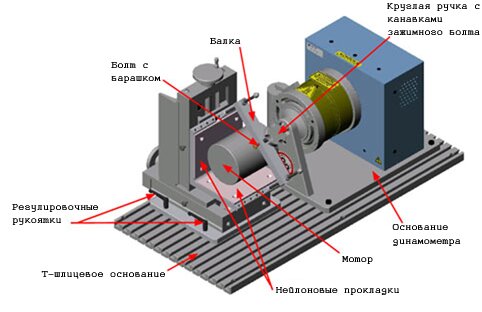

Пример установки
Динамометр Magtrol HD-705-XXX-01 с регулируемым фиксатором мотора AMF-2 с закрепленным 4-х дюймовым мотором на месте.

Пример установки фиксатора AMF-2



Технические данные
